Cum funcționează încărcarea vehiculelor electrice

Principiul încărcării vehiculelor electrice este convertirea curentului alternativ (CA) în curent continuu (CC) pentru a încărca bateria. Când priza de încărcare a vehiculului este conectată la rețeaua electrică, energia electrică încarcă bateria principală a vehiculului electric. Motorul electric al vehiculului electric transformă energia electrică nou stocată în energie mecanică, care alimentează sistemul de propulsie și face roțile să se rotească.

Încărcarea și descărcarea bateriilor sunt în esență reacții chimice. Pentru bateriile litiu-ion, încărcarea implică transferul ionilor de litiu de la electrodul pozitiv la electrodul negativ, în timp ce descărcarea implică transferul ionilor de litiu de la electrodul negativ la electrodul pozitiv. În timpul transferului de ioni de litiu, se generează curent, furnizând energie electrică pentru vehicul. Când toți ionii de litiu s-au mutat la electrodul pozitiv, înseamnă că bateria este descărcată; când toți ionii de litiu s-au mutat la electrodul negativ, indică faptul că bateria este complet încărcată. Această reacție electrochimică permite vehiculelor electrice să stocheze și să elibereze energie, acționând funcționarea vehiculului.

Încărcarea poate fi împărțită în încărcare rapidă și încărcare lentă.

Încărcare AC vs. DC

Este important de reținut că curentul continuu (DC) este singura formă de electricitate care poate încărca o baterie:

La încărcarea la un punct de încărcare AC, curentul alternativ (AC) este convertit în curent continuu (DC) de către convertorul de la bordul vehiculului pentru a alimenta bateria.

La încărcarea la un punct de încărcare DC, stația de încărcare convertește curentul alternativ din rețea în curent continuu și apoi îl transmite vehiculului pentru stocare și încărcarea bateriei.

Încărcare AC

Energia electrică furnizată de rețea este sub formă de AC, care își inversează periodic direcția. Încarcă bateria vehiculului electric printr-o sursă de alimentare AC. În timpul încărcării AC, sursa de alimentare furnizează un curent alternativ care se schimbă frecvent între direcțiile pozitive și negative. Încărcătorul vehiculului electric convertește curentul alternativ în curentul continuu necesar pentru a încărca bateria. Deoarece bateriile EV stochează energie sub formă de DC, curentul alternativ din rețea trebuie convertit în DC de către convertorul de la bordul vehiculului înainte de a putea fi utilizat pentru a încărca bateria. Când vehiculul se află în modul de încărcare AC, încărcătorul de bord detectează semnalele CC și CP (semnale de inserare și conectare a conectorului de încărcare) la interfața de încărcare AC și activează BMS-ul. BMS activează încărcătorul de bord și trimite instrucțiuni de încărcare, în timp ce închide releul principal, iar bateria de tracțiune începe să se încarce.

Încărcare DC

Convertește curentul alternativ de la rețea în curent continuu în interiorul stației de încărcare, apoi transmite curentul continuu către portul de încărcare rapidă al vehiculului electric, energia electrică intrând direct în bateria de tracțiune a vehiculului. Spre deosebire de încărcarea CA, această conversie are loc în afara vehiculului; curentul continuu ocolește încărcătorul de la bord și curge direct în baterie, permițând o livrare mai mare de putere și viteze de încărcare semnificativ mai mari. Când interfața echipamentului de încărcare CC se conectează la portul de încărcare CC al vehiculului, echipamentul de încărcare CC trimite un semnal de activare a încărcării către BMS. BMS trimite instrucțiuni de curent de încărcare către echipamentul de încărcare CC pe baza puterii încărcabile a bateriei de tracțiune. În același timp, BMS activează releele pozitive de înaltă tensiune și negative de înaltă tensiune ale sistemului, iar bateria de tracțiune începe să se încarce.

Tipuri de încărcare a vehiculelor electrice

Există trei niveluri de încărcare a vehiculelor electrice:

Nivelul 1 sau lent

Nivelul 2 sau rapid

Nivelul 3 sau rapid / ultra-rapid

Componentele principale ale încărcătoarelor pentru vehicule electrice

Procesul de încărcare a unui vehicul electric nu constă doar în transferul energiei de la rețea la baterie; se bazează și pe colaborarea mai multor componente principale. Înțelegerea componentelor principale ale unui încărcător pentru vehicule electrice este fundamentul pentru înțelegerea modului în care funcționează încărcarea vehiculelor electrice și asigurarea siguranței în timpul procesului de încărcare.

În primul rând, trebuie să menționăm încărcătorul pentru vehicule electrice (EVSE), care se referă la infrastructura și componentele necesare pentru încărcarea vehiculelor electrice. Acesta include un încărcător pentru vehicule electrice, o stație de încărcare, un punct de încărcare sau o stație de încărcare.

Un încărcător pentru vehicule electrice este special conceput pentru a încărca bateriile vehiculelor electrice. Acestea funcționează ca niște benzinării pentru vehiculele electrice, furnizând energia necesară bateriei mașinii pentru utilizare continuă. Componentele cheie ale unui încărcător pentru vehicule electrice includ: o sursă de alimentare, un conector, un cablu de încărcare, o placă de control și o interfață cu utilizatorul. Fiecare componentă are funcția sa unică și funcționează împreună pentru a furniza energia necesară bateriei vehiculului electric. Toate aceste componente funcționează în coordonare pentru a asigura o încărcare sigură și eficientă.

Sursa de alimentare

Sursa de alimentare este o componentă cheie a unui încărcător pentru vehicule electrice. Aceasta convertește energia electrică din rețea (fie AC, fie DC) în tensiune și curent pentru a încărca bateria vehiculului electric. Această componentă include de obicei transformatoare, redresoare și circuite de control.

Conector

Conectorul unui încărcător pentru vehicule electrice este crucial pentru a asigura că vehiculul electric primește energia necesară. Acesta constă dintr-un ștecher care poate fi introdus în portul de încărcare al vehiculului și o priză. Unele tipuri de conectori sunt Tip 1 (SAE J1772), Mennekes (Tip 2), CHAdeMO și CCS.

Cablu de încărcare

Cablul de încărcare conectează stația de încărcare și vehiculul electric. Acesta transmite curentul de la stația de încărcare la bateria vehiculului electric.

Interfața utilizator include de obicei ecrane, butoane sau alte dispozitive de intrare care permit utilizatorilor să introducă informații și să controleze procesul de încărcare. Cele mai comune tipuri de interfețe utilizator includ ecrane tactile, aplicații mobile și cititoare RFID.

Factori care afectează viteza de încărcare a vehiculelor electrice

Mai mulți factori afectează viteza și eficiența încărcării vehiculelor electrice. Înțelegerea acestor factori îi ajută pe proprietari să optimizeze procesul și experiența de încărcare, îmbunătățind astfel eficiența încărcării:

Tipul de încărcător

Tipul de încărcător afectează viteza. Încărcătoarele de nivel 1 au cea mai mică viteză de încărcare. Încărcătoarele de nivel 2 necesită stații de încărcare dedicate și se încarcă mai rapid, în timp ce încărcătoarele rapide de curent continuu oferă cei mai rapizi timpi de încărcare, fiind potrivite în special pentru călătoriile pe distanțe lungi.

Infrastructura de încărcare

Infrastructura stației de încărcare (cum ar fi tensiunea și puterea de ieșire) afectează viteza de încărcare. Stațiile de încărcare cu tensiune mai mare pot furniza mai multă putere vehiculului electric, scurtând timpul de încărcare. În plus, starea și întreținerea acestora afectează, de asemenea, eficiența generală a încărcării.

Capacitatea rețelei

Capacitatea de alimentare a punctului de încărcare local afectează viteza de încărcare. În zonele cu capacitate limitată a rețelei, funcționarea simultană a mai multor încărcătoare de mare putere poate duce la viteze de încărcare mai mici.

Consum de energie

Încărcarea în timpul orelor de vârf poate duce la viteze de încărcare mai mici. Încărcarea în afara orelor de vârf (când consumul de energie este mai mic) poate fi mai rapidă și mai economică.

Temperatura bateriei

Factorii de mediu, cum ar fi temperatura și condițiile meteorologice, afectează viteza de încărcare. Dacă vremea este foarte caldă sau prea rece, viteza de încărcare va încetini. Aceste viteze sunt determinate de BMS, care controlează sistemul de management termic pentru a realiza o încărcare rapidă și sigură.

Cât durează încărcarea unui vehicul electric?

Timpul de încărcare depinde în principal de capacitatea bateriei vehiculului electric și de puterea de încărcare a stației de încărcare. Cu cât capacitatea bateriei este mai mare, cu atât timpul de încărcare este mai lung; cu cât puterea de încărcare este mai mare, cu atât timpul de încărcare este mai scurt.

Formula pentru calcularea timpului estimat de încărcare pentru un vehicul electric este:

Timp de încărcare (h) ≈ Capacitatea bateriei (kWh) ÷ Putere de încărcare (kW)

De exemplu, dacă capacitatea bateriei vehiculului electric este de 60 kWh, iar puterea echipamentului de încărcare este de 6 kW, atunci timpul de încărcare este de 10 ore. Cu toate acestea, atunci când se fac calcule, este necesar să se ia în considerare și factori precum capacitatea rămasă a bateriei și eficiența încărcării în diferite etape de încărcare.

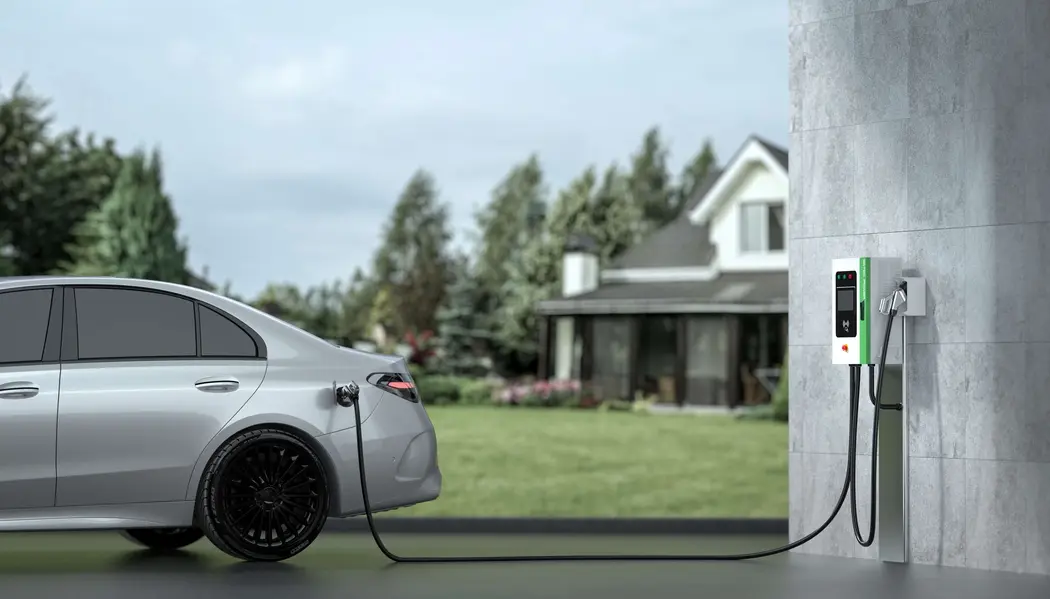

Încărcarea vehiculelor electrice acasă

Stațiile de încărcare acasă au de obicei o putere nominală de 3,7 kW sau 7 kW. Încărcătorul de acasă de 3,7 kW, cu o putere mai mică, necesită aproximativ 16 ore pentru a se încărca complet, adăugând o autonomie maximă de 24 km pe oră; un încărcător de acasă de 7 kW poate încărca complet o baterie tipică de 60 kWh pentru un vehicul electric în mai puțin de 8 ore, adăugând o autonomie maximă de 48 km pe oră, ceea ce îl face foarte potrivit pentru încărcarea acasă peste noapte.

Încărcarea unui vehicul electric la o stație de încărcare publică

La o stație de încărcare rapidă de 150 kW în curent continuu, un vehicul electric obișnuit (baterie de 60 kWh) poate fi încărcat complet în doar 30 de minute sau chiar mai puțin, oferind o autonomie de 320 km în 30 de minute. Dacă se utilizează o stație de încărcare publică de 7 kW, se așteaptă ca încărcarea completă să aibă loc în 8 ore, în timp ce utilizarea unei stații de încărcare de 22 kW ar dura aproximativ 3 ore.

Pe măsură ce tehnologia vehiculelor electrice continuă să se dezvolte, vitezele de încărcare vor crește, facilitățile de încărcare vor continua să se îmbunătățească, iar experiența utilizatorului vehiculelor electrice va fi îmbunătățită. Cu toate acestea, indiferent de modul în care se dezvoltă tehnologia, înțelegerea principiilor de bază ale încărcării vehiculelor electrice este foarte importantă pentru fiecare proprietar de vehicul electric și începător. Prin înțelegerea unor cunoștințe de bază despre vehiculele electrice, proprietarii pot utiliza mai bine vehiculele lor electrice, le pot prelungi durata de viață și pot îmbunătăți eficiența încărcării.
